川土微电子CA-IS38XX数字隔离器新品面市！



川土微电子CA-IS38XX高速多通道增强型数字隔离器新品上市！该系列产品可提供宽体、超宽体两种封装。其中宽体最大工作隔离电压可达1500VRMS，超宽体最大工作隔离电压可达2000VRMS。



01产品概述

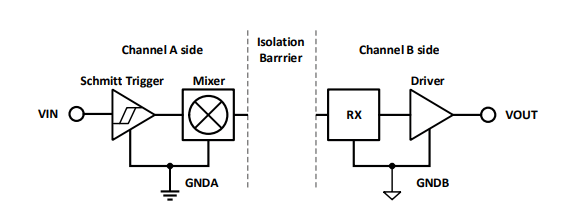

CA-IS38XX是一系列高速多通道增强型数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA-IS38XX器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。

CA-IS38XX系列器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI 能力有望保证数字信号的正确传输。该系列器件可提供宽体、超宽体两种封装，最大工作隔离电压（宽体1500VRMS，超宽体2000VRMS）。



02产品特性

• 信号传输速率：DC to 150Mbps

• 宽电源电压范围：2.5V to 5.5V

• 宽温度范围：-40°C to 125°C

• 无需启动初始化

• 默认输出高电平和低电平选项

• 优异的电磁抗扰度

• 高CMTI：±150kV/μs (典型值)

• 低功耗，(典型值):

    电流为 1.5mA/通道（@5V， 1Mbps ）

    电流为 6.6mA/通道（@5V， 100Mbps ）

• 精确时序 (典型值)

 12ns 传播延迟

 1ns 脉冲宽度失真

 2ns 传播延迟偏差

 5ns 最小脉冲宽度

• 高达5.7kVRMS 的隔离电压

• 隔离栅寿命：>40 年

• 施密特触发器输入

• 宽体SOIC8(G)封装，宽体SOIC16-WB(W)和超宽体SOIC16-WWB(WW)，符合RoHS 标准



03应用

• 太阳能逆变器

• 高压储能

• 电力系统

• 隔离开关电源

• 工业自动化

• 医疗电子
