川土微电子CA-IS3741HW-Q1汽车级数字隔离器



川土微电子CA-IS3741HW-Q1汽车级高速四通道数字隔离器 量产发布！



01产品概述

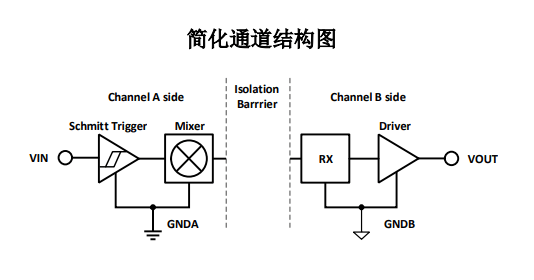

CA-IS374X-Q1是一款高性能四通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，CA-IS374X-Q1器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。

CA-IS3740四个通道都在同一个方向上，输出侧（B侧）具有输出使能；CA-IS3741具有三个前向和一个反向通道，两侧均具有输出使能；CA-IS3742具有两个前向和两个反向通道，两侧都有输出使能。所有设备都具有故障安全模式选项。如果输入侧电压或信号丢失，对于后缀为L的设备，默认输出为低，对于带有后缀H的设备，默认输出为高。



02产品特性

• 信号传输速率：DC to 150Mbps

• 宽电源电压范围：2.5V to 5.5V

• 宽温度范围：-40°C to 125°C

• 无需启动初始化

• 默认输出高电平和低电平选项

• 优异的电磁抗扰度

• 高 CMTI：±150kV/µs (典型值)

• 低功耗，(典型值):

     电流为 1.5mA/通道（@5V， 1Mbps ）

     电流为 6.6mA/通道（@5V， 100Mbps ）

• 精确时序 (典型值)

  12ns 传播延迟

  1ns 脉冲宽度失真

  2ns 传播延迟偏差

  5ns 最小脉冲宽度

• 高达 5kVRMS的隔离电压

• 隔离栅寿命：>40 年

• 具有使能端的三态输出

• 施密特触发器输入

• 宽体 SOIC16-WB(W) 封装，符合 RoHS 标准

• 通过 AEC-Q100 车规认证:

 器件温度 Grade1：工作环境温度-40℃ ~ 125℃



03应用

• 汽车PDU

• 汽车OBC

• 汽车空调压缩机

• 汽车BMS

• 汽车电机控制器
