ZJG4439实现4路切换，与ADG509F、TMUX7309F、MAX4509兼容

          ZJG4439为双通道4:1模拟多路复用器，ZJG4439与国标A：ADG509F、ADG5209F、ADG439F；国标T：TMUX7309F；国标M：MAX4509、MAX355、MAX4709、MAX359兼容。由于特殊的设计优化，无论是上电状态还是掉电状态，ZJG4439都可以提供源端过压保护。正常供电状态下，多路复用器源端可以耐受持续的电压高达-50V至+50V。当掉电时，处于过压状态的多路复用器源端呈现开路特性，耐受持续的电压保证高达-30V至+30V，而常温仅有2nA以内的漏电流，从而实现对器件本身和后续电路的保护。
        ZJG4439可将4路差分源端中的任意一路切换至公共差分输出。当接通时，各通道在两个方向的导电性能相同，源端信号范围可扩展至电源电压范围。ZJG4439则通过2位地址线A0和A1来选择闭合的差分通道。EN是使能管脚，当器件处于禁止状态时所有通道均处于断路状态。

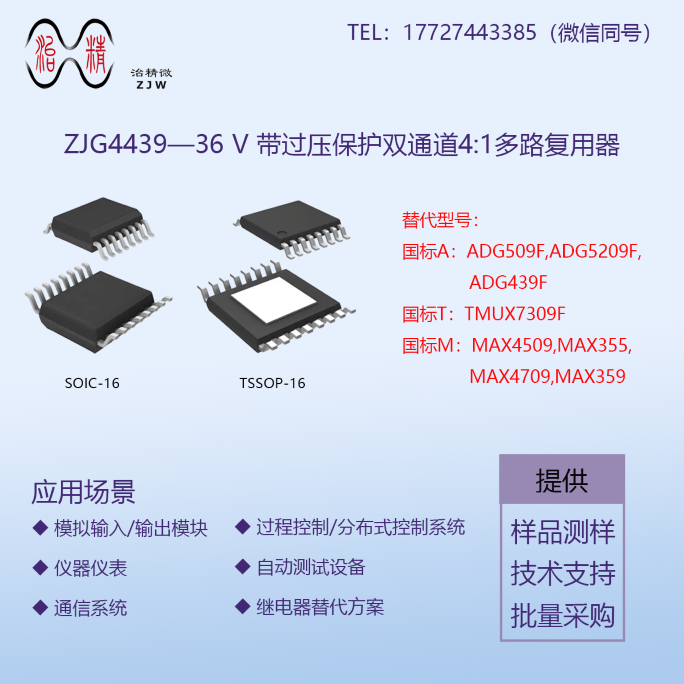

        ZJG4439提供SOIC-16及TSSOP-16两种封装形式，且与业界标准产品管脚完全兼容。需要技术支持、申请样品请联系：17727443385（V同号）。
特性

• 可耐受超过电源电压轨的源端过压：正常供电状态下保证-50V至+50V，掉电状态下保证-30V至+30V
• 所有管脚保证免闩锁
• 保证关断先于开通(Break Before Make)
• 快速切换时间：t_ON166nS；t_OFF135nS
• 低导通电阻：270Ω
• 关断漏电流：10pA
• 开关电荷注入：14.8pC
• 数字接口兼容TTL和CMOS电平
• 电源供电：±5V至±18V
• 额定工作温度范围：-40°C至125°C

功能框图 典型应用图 引脚配置与功能
