ZJC2009是一款低噪声、低功耗、12位单端输入逐次逼近型模数转换器(SAR ADC),具备1MSPS吞吐率,
与国标A:AD7476;国标T:ADCS7476兼容。它封装小,易使用,可降低系统的功耗和复杂性,实现高密度设计。
ZJC2009需要单电源供电,对模拟输入IN与地之间的电压进行采样,范围从0V至V
DD。根据V
DD电压,ZJC2009可与2.5V,3.3V和5V逻辑兼容。此器件提供一个SPI兼容串口。
ZJC2009为SOT23-6封装。工作温度范围为−40℃至+125℃。它与业界经典产品管脚兼容。需要技术支持、申请样品请联系:17727443385(V同号)。
特性
-
12位解析度,无失码
-
吞吐率:最高1 MSPS
-
INL:±0.75 LSB典型值
-
DNL:±0.5 LSB典型值
-
信纳比(SINAD):73 dB典型值在1 kHz
-
谐波失真(THD):-89 dB典型值在1 kHz
-
单端输入范围:0 V-VREF
-
触发后无延迟响应
-
单电源供电:2.3 V-5 V
-

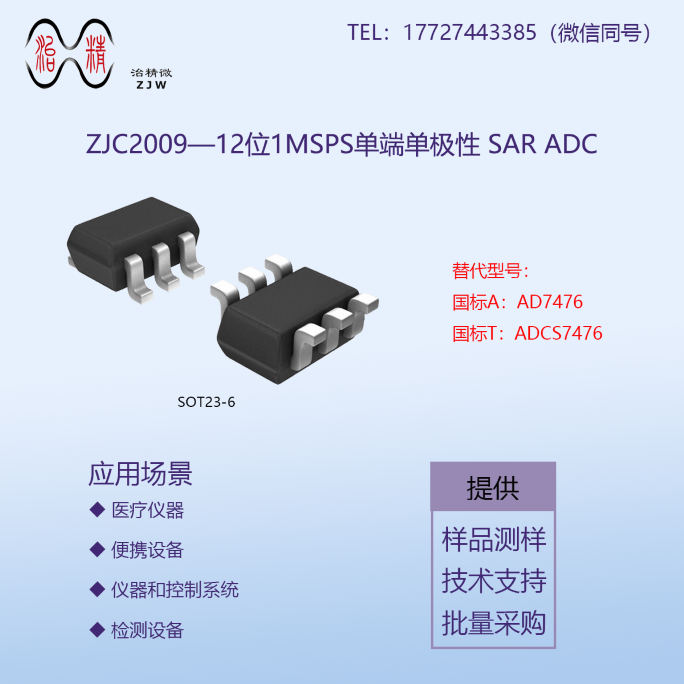

封装:SOT23-6
-
静态电流:2 nA
-
工业温度范围:-40℃至125℃
典型应用图
引脚配置与功能
工作原理
