ZJA3001-2是双路高精度连续型运算放大器,具有极低的失调电压、失调电压漂移、输入电流和电压噪声,非常适用于精密传感器接口、电压放大、I-V转换、精密滤波器等信号调理电路,
ZJA3001-2与OP2177、ADA4077-2、ADA4177-2、OP297、OP200;国标T:OPA2277、OPA2202、OPA2130、OPA1692;国标L:LT1002兼容。
ZJA3001-2可以工作在很宽的供电电压范围,双电源从±2.25V至±18V,单电源从4.5V至36V均可。
ZJA3001-2具有MSL1额定性能,符合最严格的组装工艺标准。在-40℃至+125℃的额定温度范围内提供性能保证,适合要求最严苛的工作环境。需要技术支持、申请样品请联系:17727443385(V同号)。

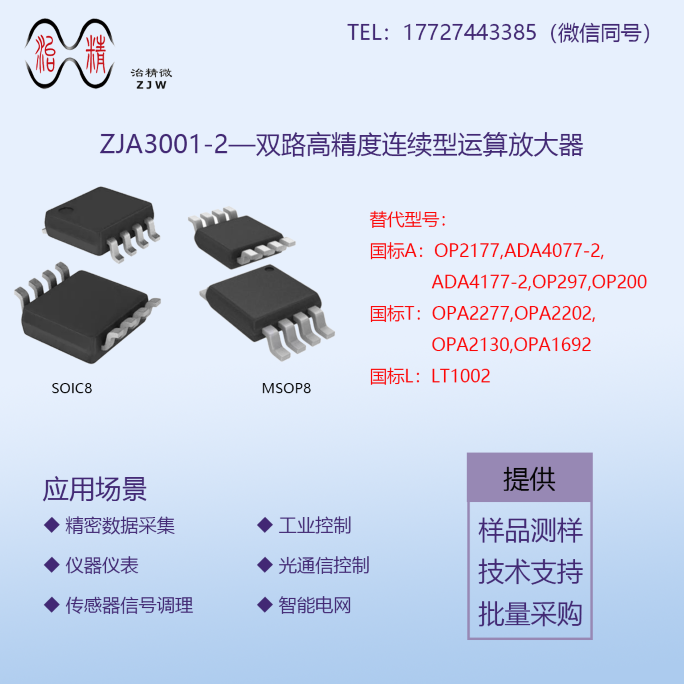

封装形式:ZJA3001-2(双通道):SOIC-8,MSOP-8。
特性
35µV(最大值,25℃,SOIC封装,双通道)
55µV(最大值,25℃,其它封装,双通道)
0.5µV/℃(最大值,B级,SOIC封装,双通道)
1.0µV/℃(最大值,A级,SOIC封装,双通道)
-
低输入电流:25pA(最大值,25℃)
-
低电压噪声密度:11nV/√Hz(f=1kHz)
-
CMRR:120dB(最小值,25℃)
-
PSRR:120dB(最小值,全温度范围)
-
AVOL:120dB(最小值,全温度范围)
-
供电电流:每路放大器1Ma
-
增益带宽积:3MHz,单位增益稳定
-
单/双电源供电:±2.25V至±18V,4.5V至36V
-
额定工作温度范围:-40℃至125℃
典型应用图
引脚配置与功能
