ZJC2542/4-16(以下简称ZJC2542/4)是单路、串行数据输入、电压输出16位分辨率精密数模转换器(DAC)，
ZJC2542-16与国标A：AD5542、AD5542A、AD5542A-1；国标T：DAC8831；国标M：MAX542、MAX5717兼容；ZJC2544-16与国标M：MAX5138；国标L：LTC2642-16兼容。其供电电压为2.7V至5.5V，输出范围为0V至V
REF，且可保证单调性，能保证-40℃至+125℃的温度范围内DNL/INL精度。
ZJC2542/4输出无缓冲，建立时间为1µs以内，具有低功耗和低失调误差特性。低噪声性能和低毛刺使其适合在多种终端系统中使用。
ZJC2542/4可为双极性工作模式，产生±V
REF输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文连接，以方便使用。
ZJC2542/4采用三线或四线接口，并且与SPI、MCU和DSP接口标准兼容。
ZJC2542-16上电默认输出0V；ZJC2544-16上电默认输出V
REF/2。其它功能和性能指标完全相同。需要技术支持、申请样品请联系：17727443385（V同号）。
特性
-
16位分辨率
-
2.7V至5.5V单电源供电
-
1µs建立时间
-
上电输出：
ZJC2542-16：0V
ZJC2544-16：V
REF/2
-
低毛刺：1nV-s
-
低噪声频谱密度：11nV/√Hz
-
低增益温度漂移：0.05ppm/℃
-
低功耗：供电电流120µA
-
封装：SOIC-14/TSSOP-16/QFN-16
-
工作温度范围：-40℃至+125℃
典型应用图

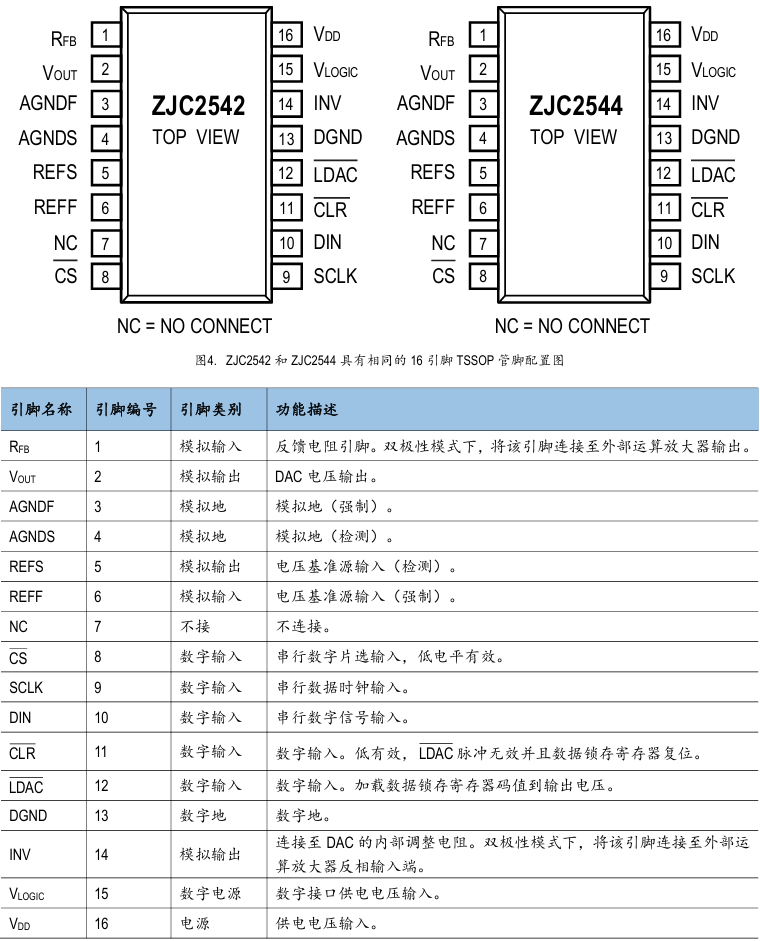

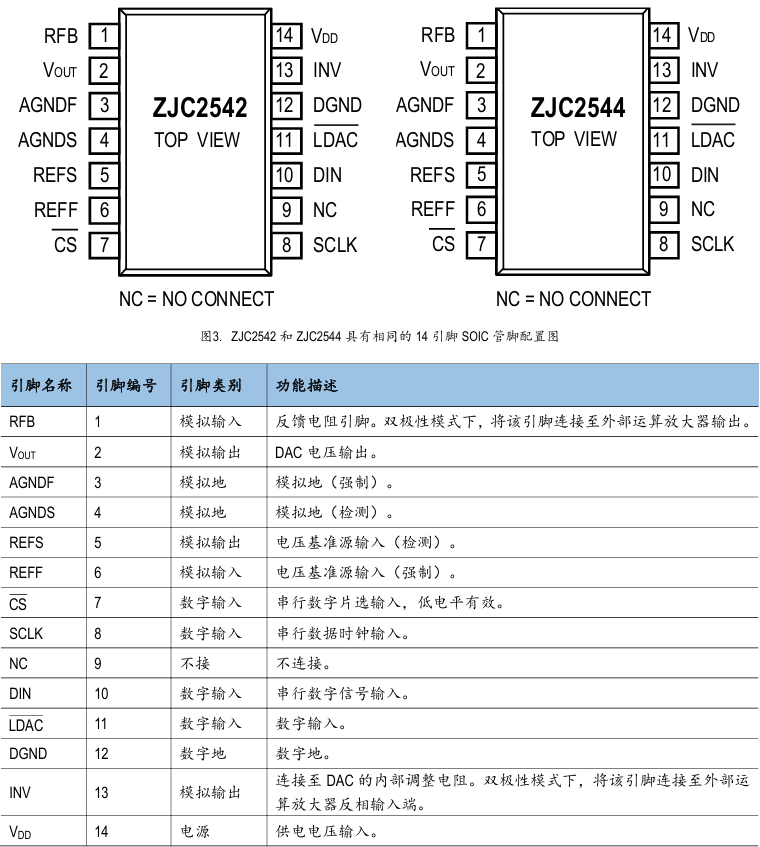

引脚配置与功能
