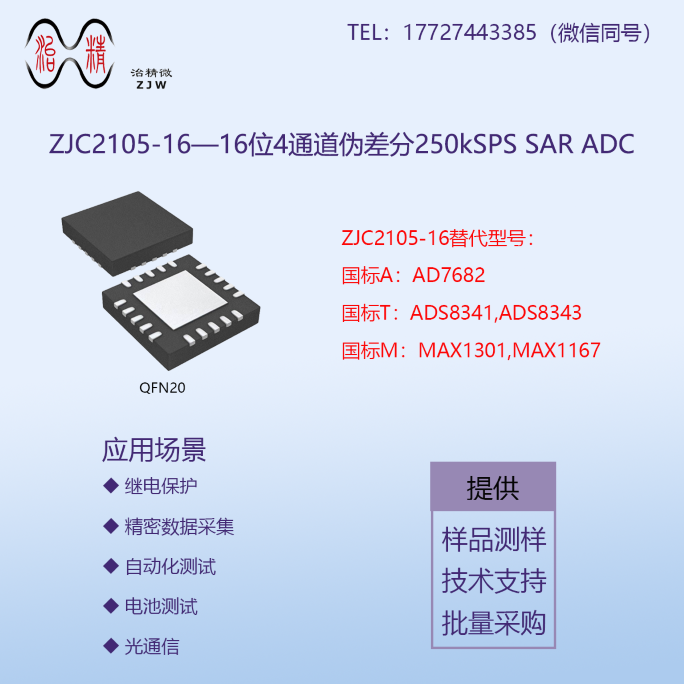

ZJC2105-16是一款4通道16位逐次逼近型模数转换器(SAR ADC)，具备单通道连续250kSPS吞吐率，封装小，易于使用，
与国标A：AD7682；国标T：ADS8341，ADS8343；国标M：MAX1301，MAX1167兼容。
ZJC2105-16具有多通道输入，是低功耗数据采集系统，包括：16位无失码SAR ADC；将输入配置为单端输入、单极性或双极性伪差分输入的多路复用器；内部低漂移基准源(可选择2.5V或4.096V)和缓冲驱动器；温度传感器；以及多通道依次连续采样的序列器。
ZJC2105-16使用SPI接口实现寄存器的配置和转换数据的读取。功耗与吞吐速率成正比。它采用20引脚QFN/LFCSP封装，工作温度范围为-40℃至+85℃。需要技术支持、申请样品请联系：17727443385（V同号）。
8/4通道伪差分输入中速SAR ADC系列如下：
特性
-
单端或伪差分输入16位，无失码
-
吞吐率：250kSPS
-
INL：±1.25LSB典型值
-
DNL：±0.45LSB典型值
-
动态范围：93dB
-
信噪比(SNR)：92.5dB典型值
-
谐波失真(THD)：-105dB典型值
-
单端或伪差分输入范围：0V~VREF
-
双极性伪差分输入范围：±VREF/2
-
触发后无延迟响应
-
单电源供电：2.3V~5V
-
逻辑电平支持：1.8V/2.5V/3V/5V
-
封装：QFN-20
-
工业温度范围：-40℃至+85℃
功能框图

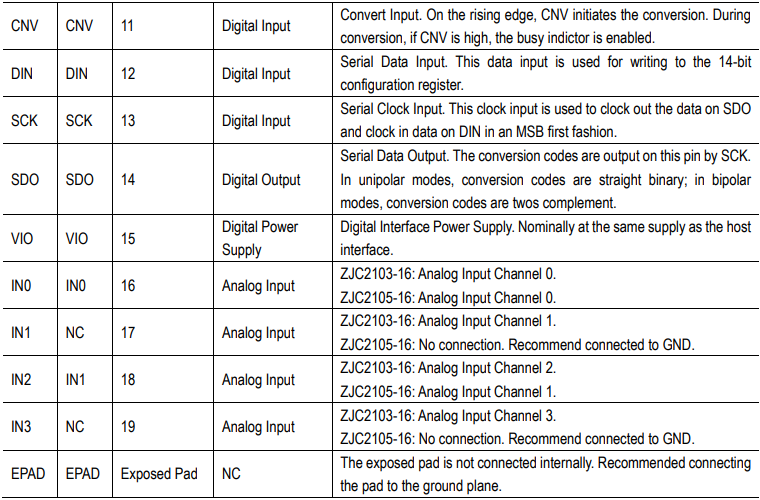

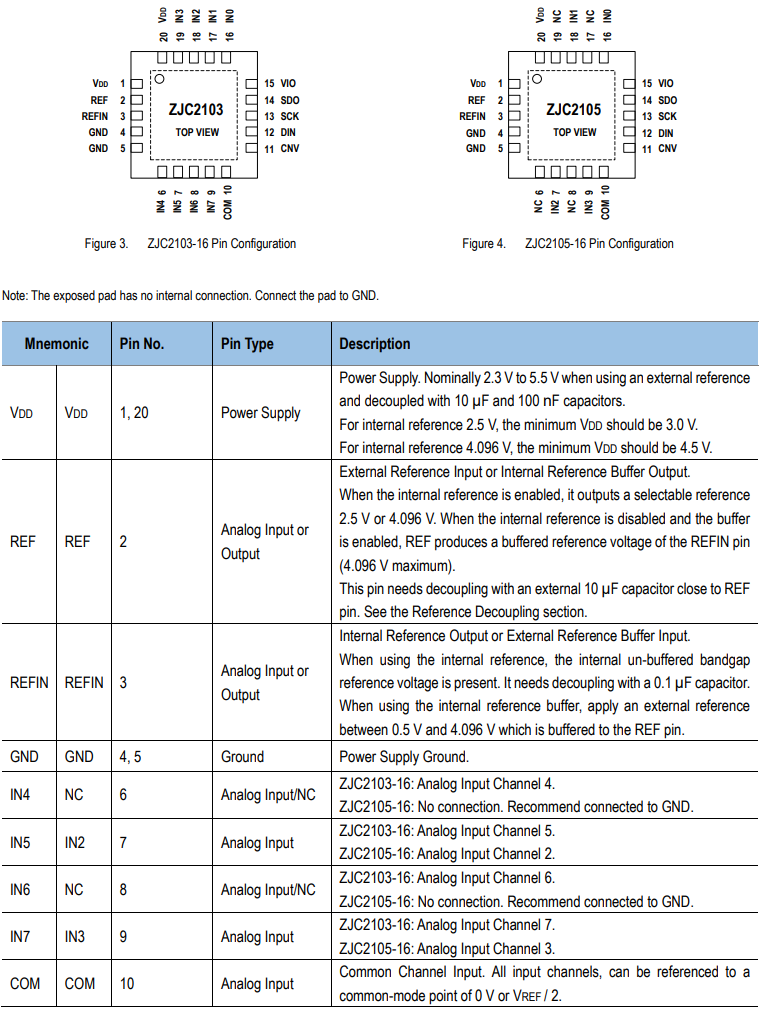

引脚配置与功能
工作原理
