ZJC2103/5-18是一款8/4通道18位逐次逼近型模数转换器(SAR ADC),具备单通道连续200kSPS吞吐率,封装小,易于使用。
ZJC2103/5-18具有多通道输入,是低功耗数据采集系统,包括:18位无失码SAR ADC;将输入配置为单端输入、单极性或双极性伪差分输入的多路复用器;内部低漂移基准源(可选择2.5V或4.096V)和缓冲驱动器;温度传感器;以及多通道依次连续采样的序列器。
ZJC2103/5-18使用SPI接口实现寄存器的配置和转换数据的读取。功耗与吞吐速率成正比。它采用20引脚QFN/LFCSP封装,工作温度范围为-40℃至+85℃。需要技术支持、申请样品请联系:17727443385(V同号)。
8/4通道伪差分输入中速SAR ADC系列如下:
特性
-
单端或伪差分输入18位,无失码
-
吞吐率:200kSPS
-
INL:±1.5LSB典型值
-
DNL:-0.6/+0.8LSB典型值
-
动态范围:95dB
-
信噪比(SNR):94.5dB典型值
-
谐波失真(THD):-105dB典型值
-
单端或伪差分输入范围:0V~VREF
-
双极性伪差分输入范围:±VREF/2
-
触发后无延迟响应
-
单电源供电:4.75V~5.25V
-
逻辑电平支持:1.8V/2.5V/3V/5V
-
封装:QFN-20
-
工业温度范围:-40℃至+85℃
功能框图

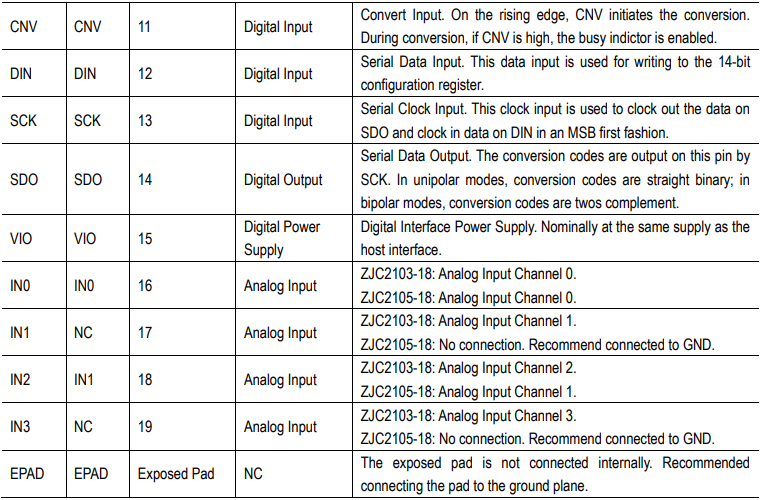

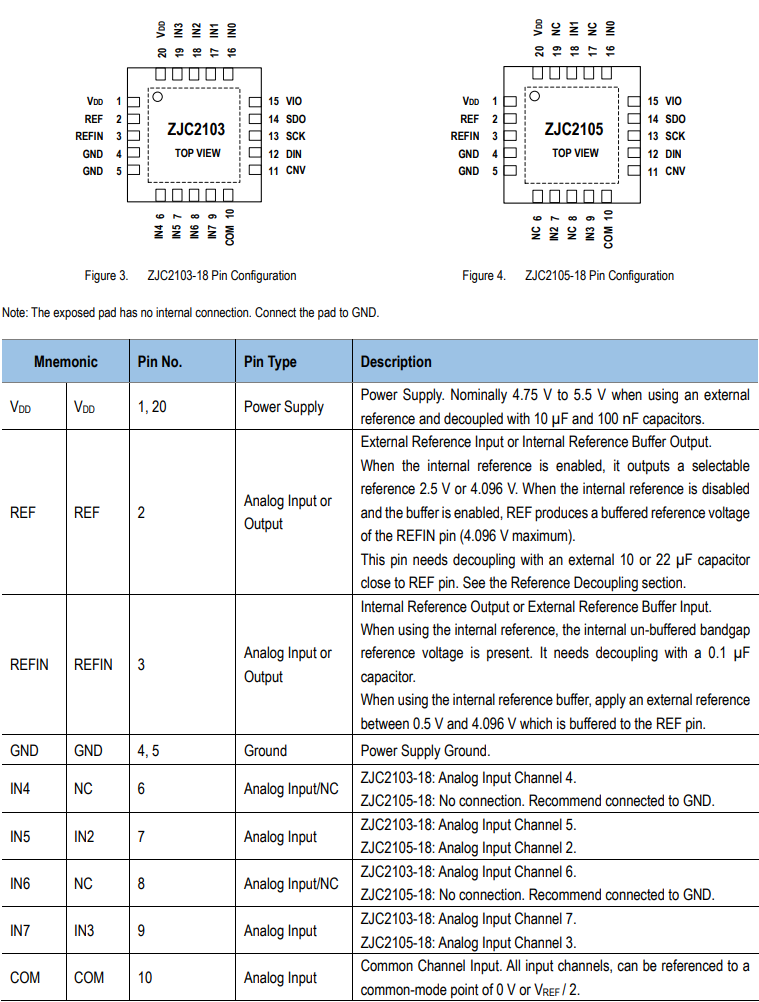

引脚配置与功能
工作原理
