ZJC2100-16是一款4通道全差分16位逐次逼近型模数转换器(SAR ADC),具备单通道连续500kSPS吞吐率,封装小,易于使用,
与国标M:MAX1302,MAX1300;国标:LTC2372-16兼容。
ZJC2100-16具有多通道输入,是低功耗数据采集系统,包括:16位无失码SAR ADC;内部低漂移基准源(可选择2.5V或4.096V)和缓冲驱动器;温度传感器;以及多通道依次连续采样的序列器。
ZJC2100-16使用SPI接口实现寄存器的配置和转换数据的读取。功耗与吞吐速率成正比。它采用20引脚QFN/LFCSP封装,工作温度范围为-40°C至+85°C。需要技术支持、申请样品请联系:17727443385(V同号)。
8/4通道输入高速SAR ADC系列如下:
特性
-
全差分16位,无失码
-
吞吐率:500kSPS
-
INL:±0.5LSB典型值
-
DNL:±0.3LSB典型值
-
动态范围:96.2dB
-
信噪比(SNR):96dB典型值
-
谐波失真(THD):-113dB典型值
-
全差分输入范围:±VREF
-
触发后无延迟响应
-
单电源供电:2.3V-5V
-
逻辑电平支持:1.8V/2.5V/3V/5V
-
封装:QFN-20
-
工业温度范围:-40°C至+85°C
功能框图

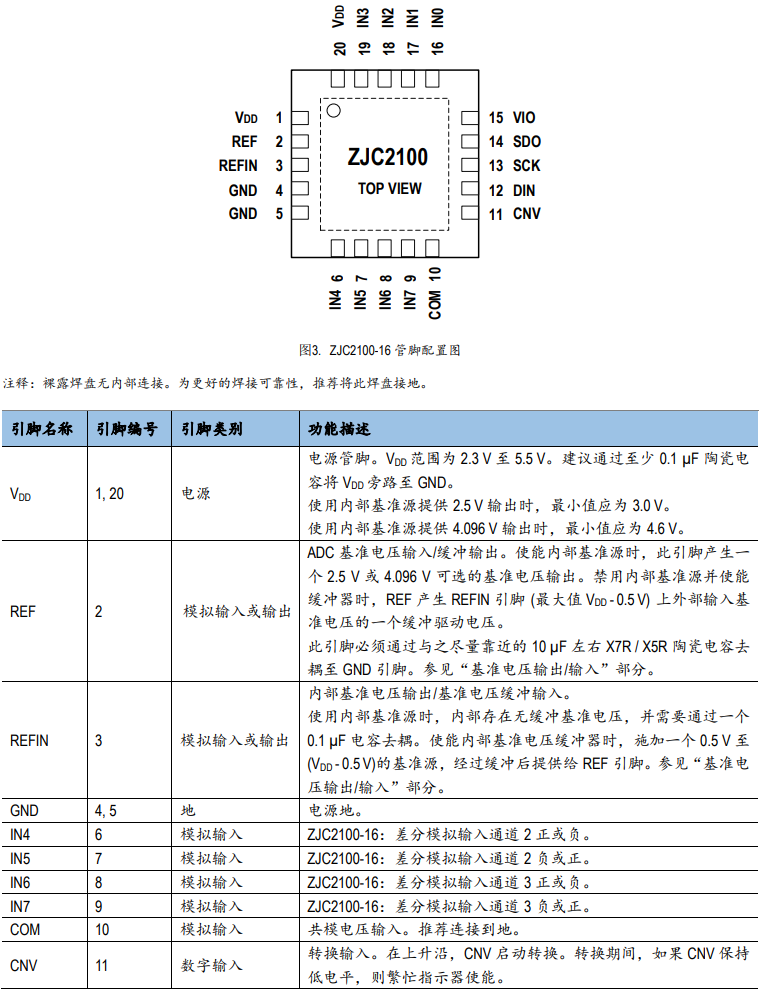

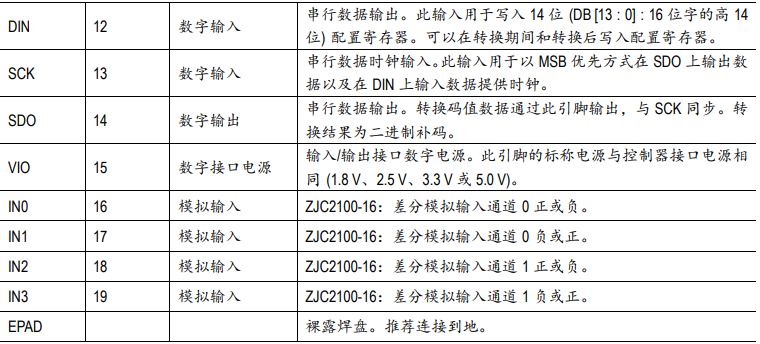

引脚配置与功能
工作原理
