ZJC2015是一款低噪声、低功耗、18位双极性伪差分输入逐次逼近型模数转换器(SAR ADC)，具备200kSPS吞吐率，封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。
ZJC2015需要5V电源供电，对IN+与IN-之间的模拟输入电压进行采样，范围从-VREF至+VREF(范围为0.5V至VDD)。ZJC2015基准电压由外部提供，独立于电源电压。利用独立VIO引脚ZJC2015可与1.8V，2.5V，3.3V和5V逻辑兼容。此器件提供一个SPI兼容串口，也支持菊链操作以实现多个器件串行级联。

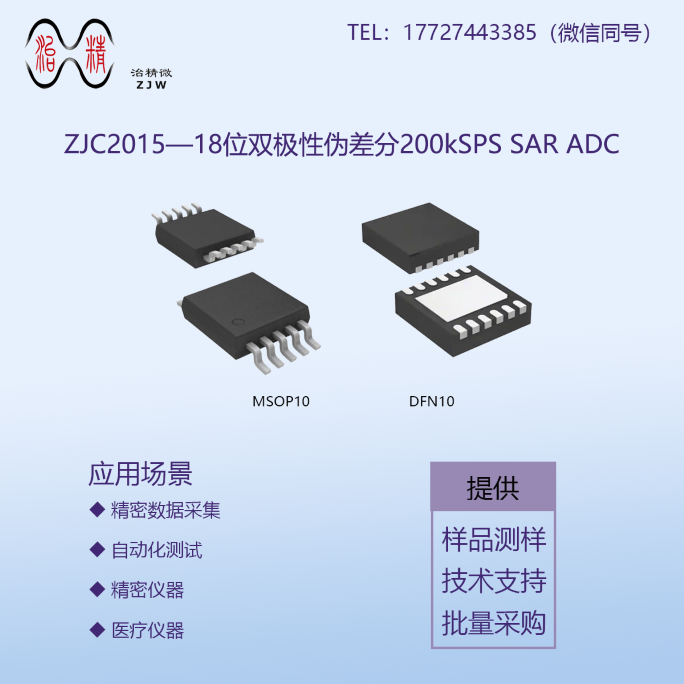

ZJC2015分10引脚MSOP和DFN封装，工作温度范围为-40°C至+85°C。它与业界经典产品管脚兼容。需要技术支持、申请样品请联系：17727443385（V同号）。
特性
-
双极性伪差分18位，无失码
-
吞吐率：200kSPS
-
INL：±2.5LSB典型值
-
DNL：-0.9/+1.5LSB典型值
-
动态范围：95dB
-
信纳比(SINAD)：94.2dB典型值在1kHz
-
谐波失真(THD)：-103dB典型值在1kHz
-
差分输入范围：±VREF
-
触发后无延迟响应
-
5V单电源供电
-
逻辑电平支持：1.8V/2.5V/3V/5V
-
封装：MSOP-10/DFN-10
-
静态电流：2nA典型值；50nA最大值
-
工业温度范围：-40°C至+85°C
典型应用图
引脚配置与功能
工作原理
