ZJC2010是一款低噪声、低功耗、18位真差分输入逐次逼近型模数转换器(SAR ADC),具备200kSPS吞吐率,封装小,易使用,可降低系统的功耗和复杂性,实现高密度设计,
与国标A:AD7691,AD7989-1;国标T:ADS8887;国标L:LTC2326-18兼容。
ZJC2010需要5V电源供电,对IN+与IN−之间的模拟输入电压进行采样,范围从-V
REF至+V
REF(V
REF范围为0.5V至V
DD)。ZJC2010基准电压由外部提供,独立于电源电压。利用独立VIO引脚ZJC2010可与1.8V、2.5V、3.3V和5V逻辑兼容。此器件提供一个SPI兼容串口,也支持菊链操作以实现多个器件串行级联。
ZJC2010分10引脚MSOP和DFN封装,工作温度范围为-40℃至+85℃。它与业界经典产品管脚兼容。需要技术支持、申请样品请联系:17727443385(V同号)。
特性
-
伪差分18位,无失码
-
吞吐率:200kSPS
-
INL:±1.75LSB典型值
-
DNL:-0.85/+1.25LSB典型值
-
动态范围:100dB
-
信纳比(SINAD):99.2dB典型值在1kHz
-
谐波失真(THD):-111dB典型值在1kHz
-
伪差分输入范围:±VREF
-
触发后无延迟响应
-
单电源供电:5V
-
逻辑电平支持:1.8V/2.5V/3V/5V
-
封装:MSOP-10/DFN-10
-
静态电流:2nA典型值;50nA最大值
-
工业温度范围:-40℃至85℃
典型应用图

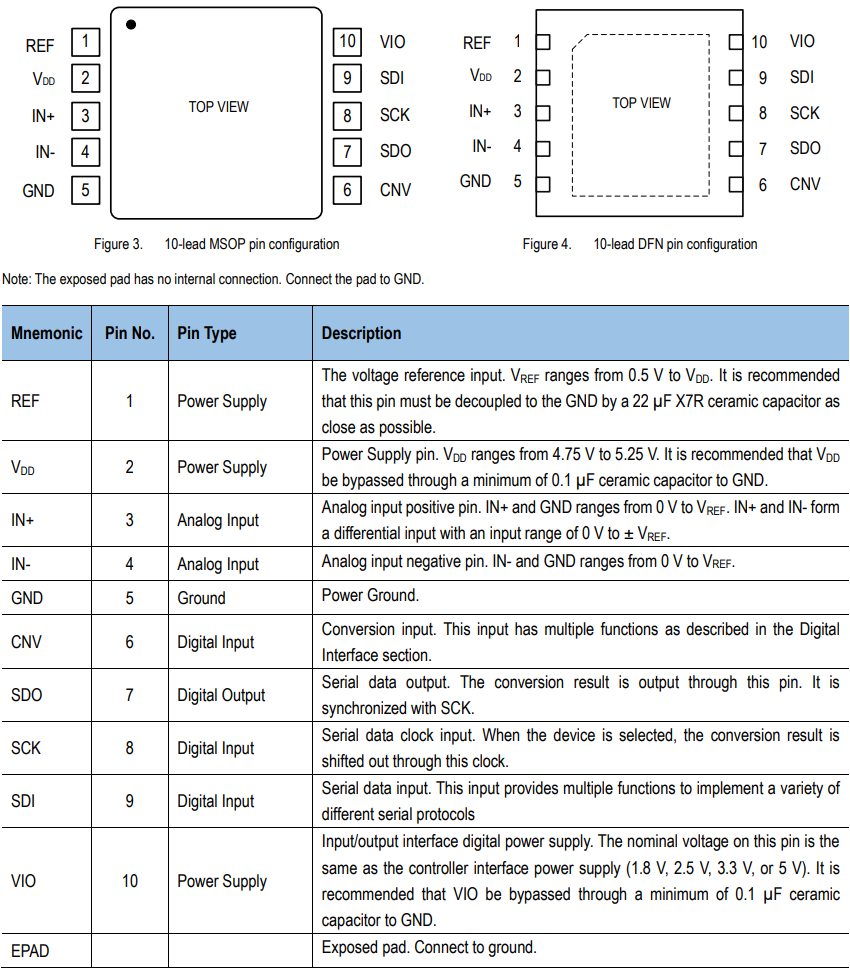

引脚配置与功能
工作原理
