ZJC2004是一款低噪声、低功耗、真18位伪差分输入逐次逼近型模数转换器(SAR ADC),具备400kSPS吞吐率,封装小,易使用,可降低系统的功耗和复杂性,实现高密度设计,
与国标A:AD4010;国标T:ADS8380;国标M:MAX11152;国标L:LTC2367-18兼容。
ZJC2004需要2.7V到5V的电源来采样IN+和IN-之间的模拟输入电压,范围从0V至+V
REF(范围为0.5V至V
DD)。ZJC2004基准电压由外部提供,独立于电源电压。利用独立VIO引脚ZJC2004可与1.8V,2.5V,3.3V和5V逻辑兼容。此器件提供一个SPI兼容串口,也支持菊链操作以实现多个器件串行级联。
ZJC2004分10引脚MSOP和DFN封装,工作温度范围为−40℃至85℃。它与业界经典产品管脚兼容。需要技术支持、申请样品请联系:17727443385(V同号)。
特性
-
伪差分18位,无失码
-
吞吐率:400kSPS
-
INL:±2.5LSB典型值
-
DNL:-0.9/+1.5LSB典型值
-
动态范围:95dB
-
信纳比(SINAD):94.2dB典型值在1kHz
-
谐波失真(THD):-105dB典型值在1kHz
-
差分输入范围:±VREF
-
触发后无延迟响应
-
单电源供电:5V
-
逻辑电平支持:1.8V/2.5V/3V/5V
-
封装:MSOP-10/DFN-10
-
静态电流:2nA典型值;50nA最大值
-
工业温度范围:-40℃至85℃
典型应用图

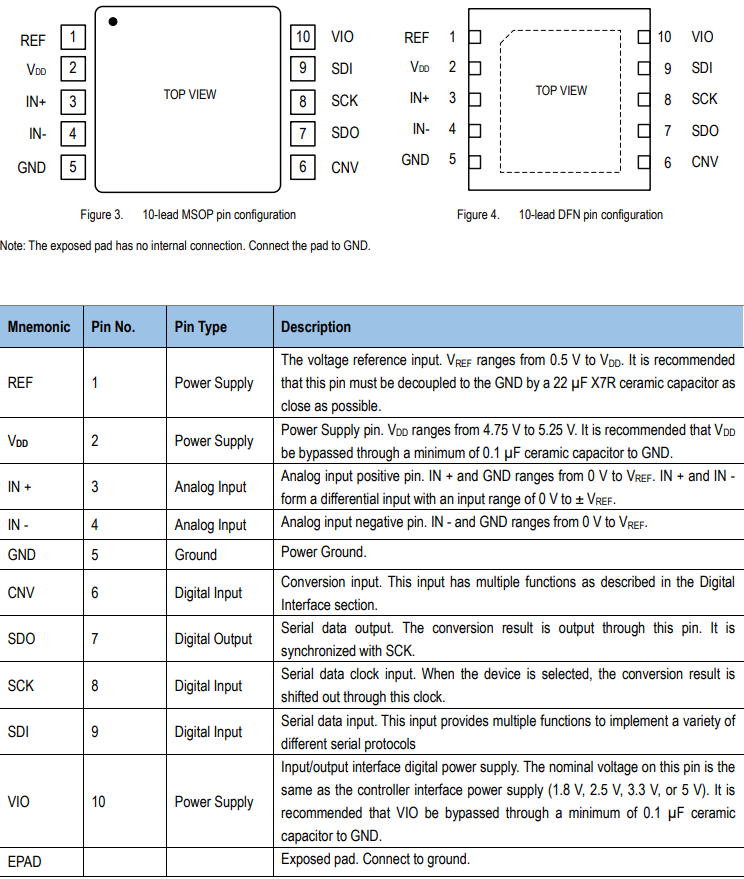

引脚配置与功能
工作原理
