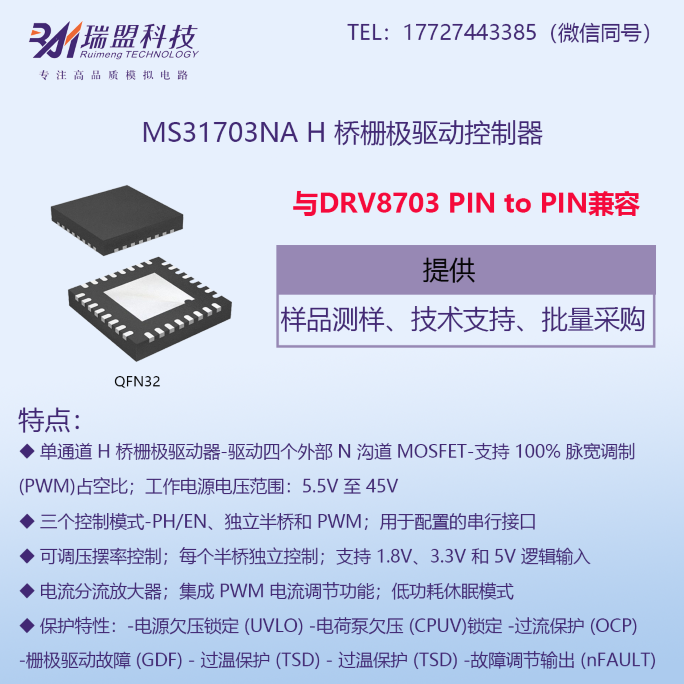

MS31703NA是一款小型单通道H桥栅极驱动器，
与DRV8703 PIN to PIN兼容。它使用四个外部N通道MOSFET，驱动一个双向刷式直流电机。
PH/EN、独立半桥或PWM允许轻松连接到控制器电路。内部传感放大器提供可调的电流控制。集成的电荷泵可提供100%占空比，而且可用于驱动外部反向电池开关。
独立半桥模式支持半桥共享，能够控制多个直流电机。MS31703NA内置相应的电路，能够使用固定关断时间的PWM电流斩波来调节绕组电流。
MS31703NA可以通过可编程压摆率控制技术，降低电磁干扰(EMI)，可以灵活应用，而且可以防止任何栅极短路问题。需要技术支持、申请样品请联系：17727443385（V同号）。
应用
-
电动车窗升降器、天窗、座椅、滑动门、后备箱和尾门
-
继电器
-
刷式直流泵
内部框图
典型应用图
