MS9714是一个14Bit高速、低功耗D/A转换器,当采样速率达到125MSPS时,MS9714也能提供优越的AC和DC性能。
MS9714的正常工作电压范围为+2.7V到+5.5V,其低功耗的特性能够很好地适用于便携式及低耗能产品。在不影响性能的前提下,通过降低满刻度电流输出,其功耗能够进一步减小至45mW。另外,在睡眠模式下,功耗能够降低到大约20mW。
MS9714将一个分段电流源结构与专用的开关技术相结合,以减少寄生分量和提高动态转换性能。该芯片将边沿触发输入锁存器和温度补偿带隙基准集成在一起,从而得到一个完整的单片集成电路DAC解决方案。电流满刻度输出为20mA,输出阻抗大于100kΩ。
互补电流输出提供单端或差动两种应用。电流输出端也可以直接分别与两个输出电阻相接,实现两个互补单端电压输出。输出电压默认范围为1.25V。
MS9714包含一个1.2V内部基准和基准控制放大器。基准控制放大器能够通过调节外接电阻来设置满刻度电流。MS9714也能接外部基准。在不影响动态特性的情况下,MS9714的输出电流在2mA至20mA的范围内。
MS9714采用28引脚的TSSOP封装。需要技术支持、申请样品请联系:17727443385(V同号)。
主要特点
-
8bit分辨率(MS9708),10bit分辨率(MS9710),14bit分辨率(MS9714)
-
更新速率:125MSPS
-
功耗:175mW@5V到45mW@3V
-
掉电模式:20mW@5V
-
内部基准:1.2V
-
边沿触发锁存器
-
TSSOP28封装
应用

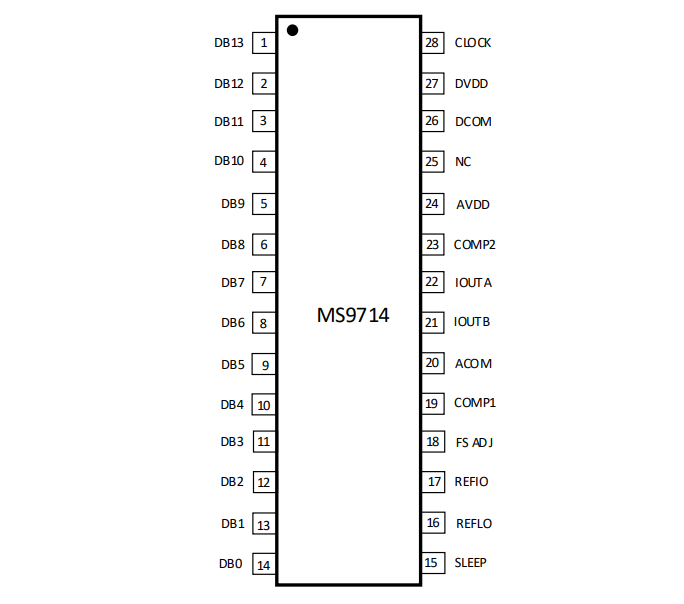

管脚图

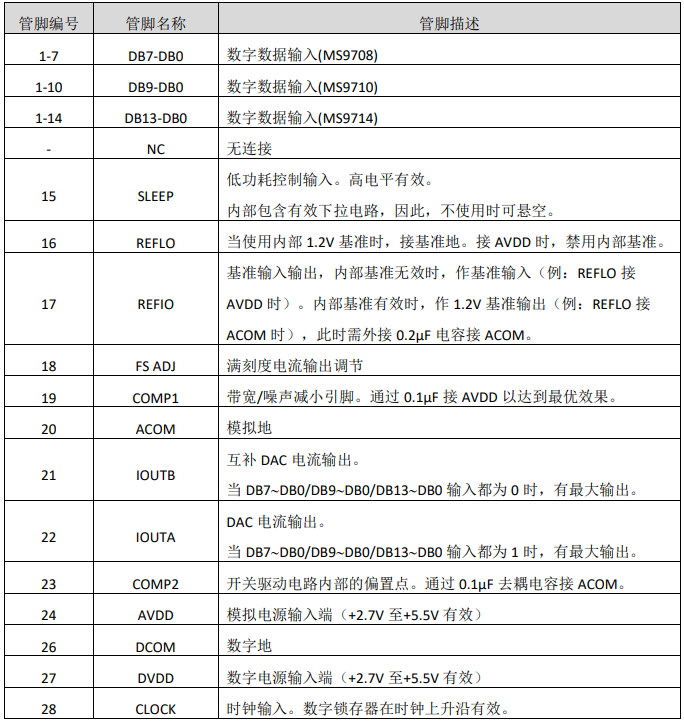

管脚功能说明
内部框图
