MS2510是8比特，20MSPS模数转换器（ADCs）,同时使用一个半闪速结构。MS2510在5V的电源电压下工作，其典型功耗只有130mW，包括一个内部的采样保持电路，具有高阻抗方式的并行输出口以及内部基准电阻。
与闪速转换器（flash converters）相比，半闪速结构减少了功耗和晶片尺寸。通过在2步过程（2-step process）中实现转换，可以大大减少比较器的数目。转换数据等待时间为2.5个时钟。
MS2510有两种工作模式。模式一使用3个内部基准电阻连接VDDA可产生标准的2V(5VDD)/1.3V(3.3VDD)满度转换范围。为了实现此选项仅需外部跳线器。模式二通过内部电阻区产生标准的4V满度转换范围。这减少了对外部基准或电阻器的需求。差分线性度在25℃温度下为0.5LSB，在整个工作温度范围内的最大值是0.75LSB。用差分增益1%和差分相位为0.7%可以规定动态特性范围。
MS2510的工作温度范围从-20℃至75℃。需要技术支持、申请样品请联系：17727443385（V同号）。
应用
-
数字电视
-
多媒体图像处理
-
视频会议
-
高速数据转换
-
正交调制解调器
管脚图
管脚功能说明

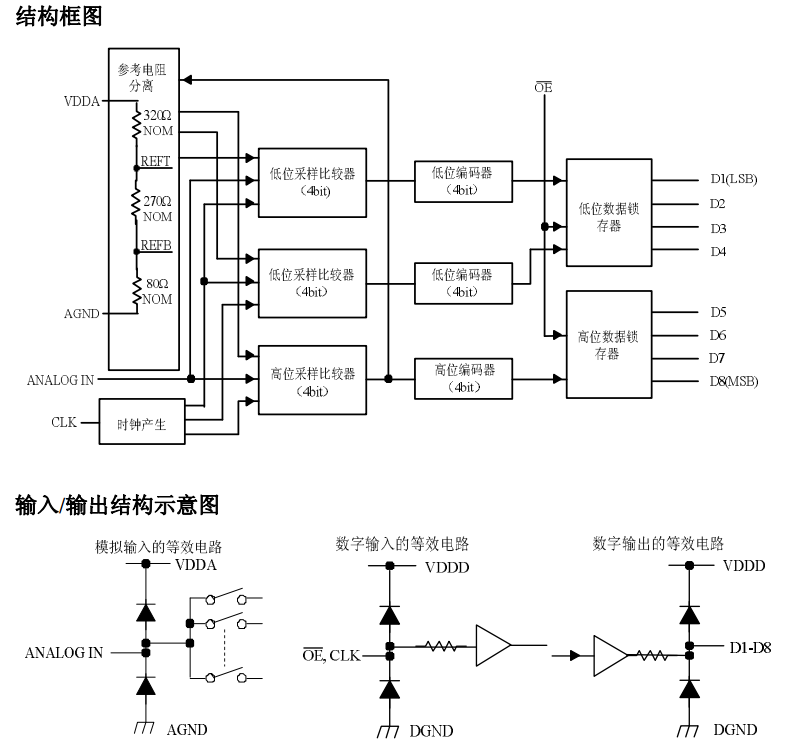

内部框图
典型应用图
