SD3077是一种具有标准I2C接口的实时时钟芯片，CPU可使用该接口通过7位地址寻址来读写片内122字节寄存器的数据（包括时间寄存器、报警寄存器、控制寄存器、电池电量寄存器、70字节的用户SRAM寄存器及8字节的ID码寄存器）。
SD3077内置晶振及数字温度补偿，用户可以不用顾虑因外接晶振，谐振电容等所带来的的元件匹配误差问题、晶振温度特性问题及可靠性问题，实现在常温及宽温范围内不需用户干预、全自动、高可靠计时功能。
SD3077内置定时/报警中断输出脚和独立的32K输出脚，报警中断时间最长可设至100年。
SD3077具有一个后备电池输入脚VBAT，内部的充电电路可对外接的充电电池进行智能充电，也可对电池电量进行检测和欠压报警指示。（针对使用充电电池的重要提示：强烈建议用户的程序在每一次上电时重置18H寄存器的值为82H，用于确保开启充电功能）
SD3077内置8字节的ID，每一颗芯片具备唯一的身份识别码。
SD3077软件向下兼容SD2068、SD2400；SD3077与RX-8010管脚兼容。需要技术支持、申请样品请联系：17727443385（V同号）。
主要特点
-
低功耗：0.8µA典型值(VBAT=3.0V，Ta=25℃)。
-
工作电压：2.7V~5.5V，工作温度为-40℃~+85℃。
-
标准IIC总线接口方式，最高速度400KHZ(4.5V~5.5V)。
-
年、月、日、星期、时、分、秒的BCD码输入/输出，并可通过独立的地址访问各时间寄存器。
-
闰年自动调整功能(从2000年~2099年)。
-
可选择12/24小时制式。
-
内置年、月、日、星期、时、分、秒共7字节的报警数据寄存器及1字节的报警允许寄存器，共有96种组合报警方式，并有单事件报警和周期性报警两种中断输出模式，报警时间最长可设至100年。
-
周期性频率中断输出：从4096Hz~1/16Hz······1秒共十四种方波脉冲。
-
自动重置的三字节共24位的倒计时定时器，可选的4种时钟源(4096HZ、1024HZ、1秒、1分钟)，最小定时为244us，最长定时可到31年，通过计算可获得较精确的毫秒级定时值。
-
5种中断均可选择从INT脚输出，并具有4个中断标志位。
-
内置70字节通用SRAM寄存器可用于存储用户的一般数据。
-
内置8bit转换结果的数字温度传感器，为了节省电池电量消耗，设为VDD模式下60S间隔测温一次，电池模式600S间隔测温一次。
-
内置记录历史高、低温发生时刻及相关温度值的功能；可设置高、低温报警值并从INT脚输出中断。
-
内置晶振和谐振电容，芯片内部通过高精度补偿方法，实现在宽温范围内高精度的计时功能，出厂精度为25℃精度<±3.8ppm(VDD=3.3V)。
-
具有一次性或充电的后备电池输入脚VBAT，其内部的3.3V稳压充电电路可选择性地对外接的充电电池进行自动充电，内置的充电限流电阻可位选2KΩ、5KΩ和10KΩ三种。
-
内置电池电压检测功能，可读取当前电池电压值(三位有效数)，设置高低电池报警电压值并从INT脚输出中断。
-
芯片依据不同的电压自动从VDD切换到VBAT或从VBAT切换到VDD。当芯片检测到主电源VDD掉到2.4V电压以下且VDD小于VBAT芯片会转为由接在VBAT的后备电池供电；当VDD大于VBAT或VDD大于2.4V，则芯片会转为由VDD供电。(内置电源模式指示位PMF，VDD模式时PMF=0，VBAT模式时PMF=1)。
-
内置8字节的ID码，芯片出厂之前设定的、全球唯一的身份识别码。
-
内置IIC总线0.5秒自动复位功能(从Start命令开始计时)，该功能可以避免IIC总线挂死问题。
-
内置三个时钟数据写保护位，避免对数据的误写操作，可更好地保护数据。
-
内置软件可控VBAT模式IIC总线通信禁止功能(BATIIC=0，VBAT模式下禁止IIC通信；BATIIC=1，VBAT模式下允许IIC通信，上电默认值BATIIC=0)，从而避免在电池供电时CPU对时钟操作所消耗的电池电量，也可避免在VDD上、下电的过程中因CPU的I/0端口所输出的不受控的杂波信号对时钟芯片的误写操作，进一步提高时钟芯片的可靠性。
-
内置上电指示位RTCF，当包括电池在内的所有电源第一次上电时该位置1。
-
内置电池电压欠压指示位BLF，当电池电压低于2.2V时BLF位置1。
-
内置停振检测位0SF，当内部振荡器停止振荡时该位置1。
-
芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰。
-
CMOS工艺
-
封装形式：SOP8(宽度208mi1)。

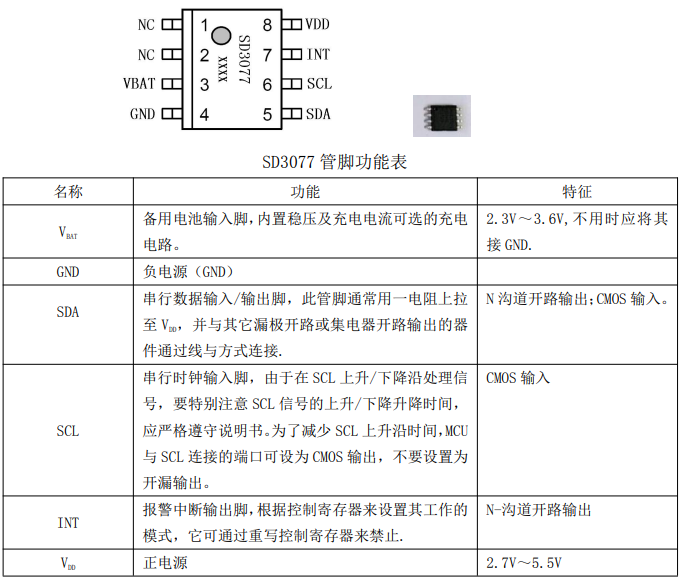

管脚定义
原理框图
应用参考电路
