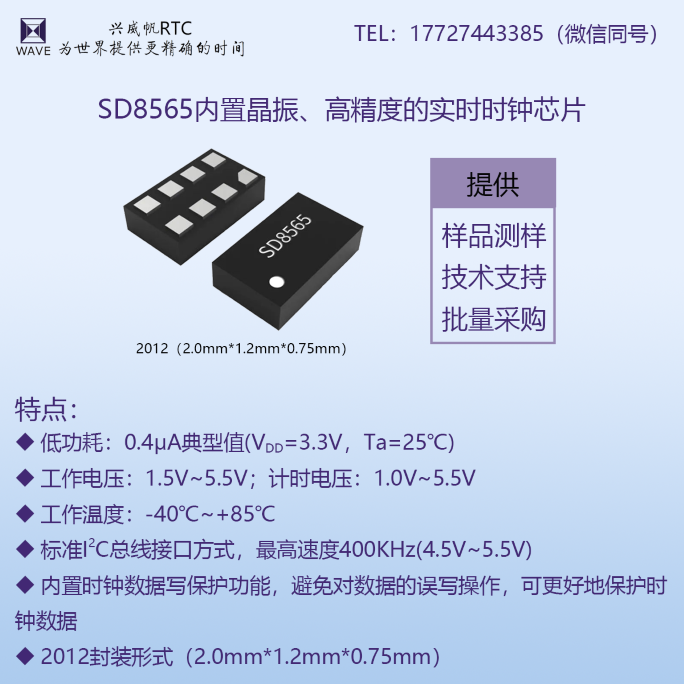

小封装、内置晶振的高精度时钟芯片——SD8565

简要描述:SD8565采用RTC全球最小2012(2.0mm*1.2mm*0.75mm)封装形式,所需PCB面积极小,具有更高的可靠性和时钟精度(2ppm),可为智能穿戴产品的小型化提供更好的选择。同时,晶振内置的高精度先进...

详细介绍

       SD8565采用RTC全球最小2012(2.0mm*1.2mm*0.75mm)封装形式,所需PCB面积极小,具有更高的可靠性和时钟精度(±2ppm),可为智能穿戴产品的小型化提供更好的选择。同时,晶振内置的高精度先进方案,使SD8565能够避免晶振外置RTC谐振电容难匹配、潮湿环境易停振、走时精度不一致及误差大等问题。需要技术支持、申请样品请联系:17727443385(V同号)。
主要特点
  • 低功耗:0.4μA典型值(VDD=3.3V,Ta=25℃。)
  • 工作电压:1.5V~5.5V;计时电压:1.0V~5.5V;工作温度:-40℃~+85℃。
  • 标准I2C总线接口方式,最高速度400KHz(4.5V~5.5V)。
  • 内置I2C总线0.5秒自动复位功能(从Start命令开始计时),保证时钟数据的有效性及可靠性,避免I2C总线挂死问题。
  • 内置时钟数据写保护功能,避免对数据的误写操作,可更好地保护时钟数据。
  • 三种中断输出,并具有两个中断标志位。
  • 内置晶振,常温高精度:25℃<±2ppm。
  • 高可靠性设计:EFT 4KV&ESD 8KV&Latch up 200mA
  • 2012封装形式(2.0mm*1.2mm*0.75mm)
管脚定义

原理框图
