MS2574/MS2574T/MS2574S是一款高速、低功耗的四通道差动线路驱动芯片,用于平衡或非平衡的数字数据传输。可以满足ANSITIA/EIA-422-B和ITU(原CCITT)建议V.11的要求。三态输出可提供用于驱动双绞线或平行双线传输线路等平衡线路的高电流,并在断电情况下处于高阻抗状态。四个驱动器均具有使能功能,该功能提供了两种可选输入:高电平有效使能和低电平有效使能(G,GN)输入。
MS2574采用SOP16封装,MS2574T采用TSSOP16封装,MS2574S采用SSOP16封装。
主要特点
-
符合ANSITIA/EIA-422-B、TIA/EIA-423-B和ITU建议V.10与V.11的要求
-
传输速率:50MHz
-
互补输出
-
输出驱动:±50mA
-
电源电压:3.0V-5.5V
-
关断时三态输出
-
输出失效防护电路
-
总线端口ESD:±18kV(HBM)
-
SOP16、TSSOP16、SSOP16封装
应用
-
可靠性汽车应用
-
工厂自动化
-
电机编码器
-
交流和伺服电机驱动器

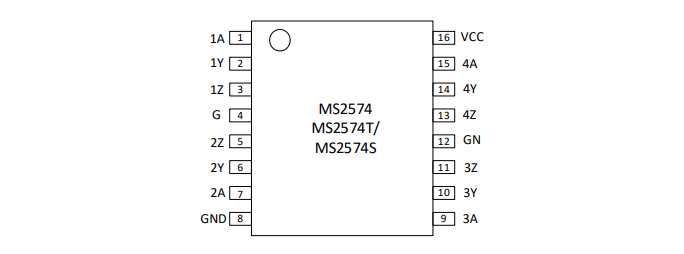

管脚图

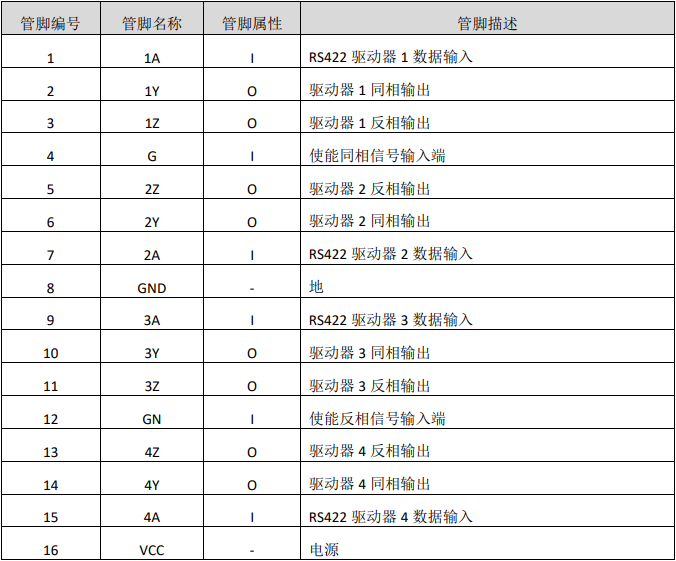

管脚功能说明

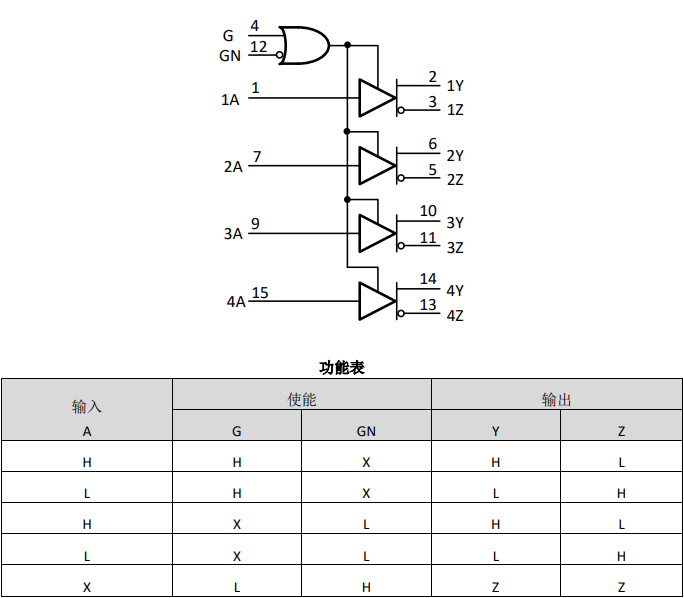

内部框图

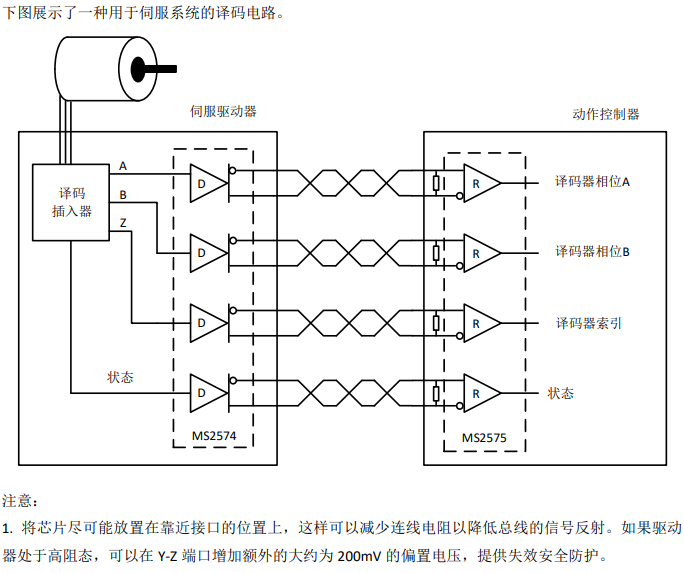

典型应用图
